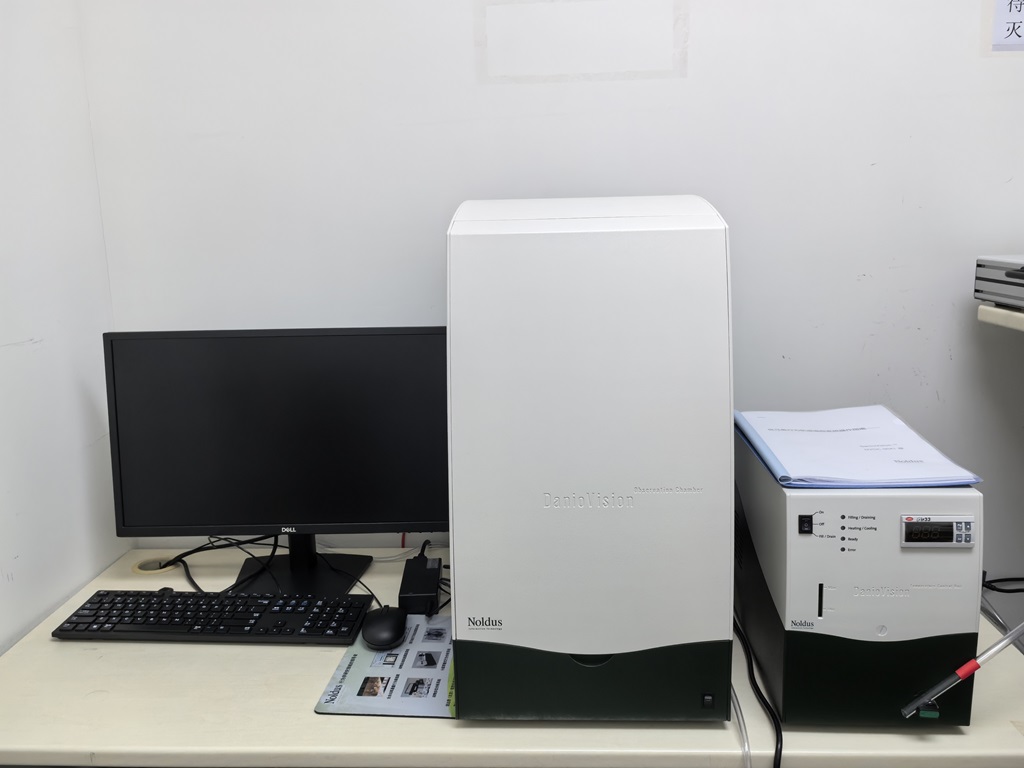

动物行为轨迹跟踪系统(EthoVision XT)
发布人:刘姗姗
发布日期:2024-10-16

基本信息
设备品牌:Noldus Information Technology
设备型号:EthoVision XT
放置地点:医学园2栋B112
管理员:刘姗姗
联系邮箱:liushansh@mail.sysu.edu.cn
主要规格及技术指标
- 在区域设置功能中,提供了包含圆形、直线、矩形、闭合多边形、非闭合多边形、圆形等分和矩形等分等多种区域(arena)和实验区(Zone)绘制工具,支持用户自定义设置实验区域类型。
- 在结果中,可以选择0.5倍、1倍、2倍、4倍、8倍和16倍不用的速度慢速或快速播放实验视频。
- 在设置目标追踪时,允许操作人员选择所识别的动物追踪模型,支持啮齿类模型(Rodent)、鱼类模型(Fsih)以及其他动物模型(Other),选中动物后即可自动识别动物并进行追踪和分析。
- 在识别设置时,可以选择5种目标识别方法技术,分别是自动设置、灰度值法、静态背景法、动态背景法、差分统计法,可以对动态背景下的目标进行识别和稳定追踪。
- 在设置实验控制条件时采用开源式模式,允许操作人员自定义设置实验方案,可以设置多种并行的子条件,如并行选择条件、循环条件等。可以自定义数据的单位,如cm、mm;对区域进行多个方向的距离校准和对多个区域分别校准,能同时采集不同大小规格动物的实验数据,有2个以上摄像机同时拍摄时,可以校准每个摄像机的数据。
- 系统可采集的数据包含但不局限于:运动时间移动距离Distance、移动速度Volicity,接近时间time to、远离时间time from、接触次数Number、区域逗留时间及次数、动 态轨迹、时间分布热区图、热区图时间窗统计等。对于不同运动状态,如快速移动、低速移动、静止,可设置不同的颜色进行区分,并用不同颜色标记轨迹。
- 具有隐藏区功能设置,当区域内有遮挡物或巢穴时,可设置一个该区为隐藏区,动物进入该区域后,画面中失去了追踪动物,软件可以识别为动物 进行设置的隐藏区内,追踪标记为该区域内,不丢失追踪目标,导致数据出现误差。
- 斑马鱼行为观察箱DanioVision具有TTL信号命令接口,可以输出48个命令。采用了RJ45网口接口通讯。
- 系统支持自定义行为事件采集记录功能,允许设定点事件(无持续时间)、延时事件(有持续时间),最多记录36个事件类型;所记录的事件,可以选择不同的颜色标记显示, 且能与视频文件同步查看与播放;允许对记录的事件数据进行修改、删除和重新采集,生成新的结果。
- 在实验条件控制设置中,具有自定义条件控制,可以将控制命令加载于实验过程中,如设定运动速度大于一个数值时,可以电击刺激或灯光、声音刺激等;或动物到达一个位置时启动灯光,离开后关闭灯光。
- 在数据采集后,允许手动校准采集时出现的误差数据样本可手动删除误差样本、添加过渡样本、自动筛选错误的样本。可以手动校准多追踪目标之间出现的识别错误结果。
- 在追踪时,可以选择目标的中心点作为采样数据,或头部、背部、尾部三个追踪位点采集数据,在三点追踪时,可以选择三个不同的颜色显示轨迹,并独立输出。
- 在结果分析中,可以生成轨迹图、时间分布热区图,输出时可将多个结果图同时保存,可保存各自独立的文件图片或合成一个图片。
- 在结果分析时,可以对记录数据进行分组、筛选,可以设置不同的自定义条件,如分组名称、处理条件剂量、实验日期、动物性别等条件。
- 设置识别条件后,系统可以按照设置条件自动采集追踪目标的实验数据,可以对分析数据,自动生成图表,可导出位置坐标的原始数据,以及统计的实验结果数据,允许自定义设置视频的采样率和数据样本数。
- 具有TTL信号输出的硬件控制功能,通过软件可自动控制电刺激、灯光刺激等硬件,此外还可以控制可接受 TTL信号的其他设备硬件,如加热器、蠕动泵等,可以同时输出48个TTL信号命令。
- 具有高清摄像采集功能,可以同时接收6个摄像通道的视频信号出入,可以在软件中分别对每个图像进行校准,获得每个视频中动物的精确运动数据。
